Montaż i wyważanie wirnika osiowego – lista kontrolna
Mocowanie, luz roboczy, kontrola bicia, wyważanie i bezpieczny rozruch wirnika po wymianie.
Przykłady z praktyki
Rzeczywiste fotografie uzupełniają schematy techniczne i ułatwiają rozpoznanie konstrukcji.
Zdjęcia poglądowe pochodzą z wcześniejszych materiałów WENTYLATOR24; przedstawiają przykładowe urządzenia, nie specyfikację wszystkich modeli.
Dobór i identyfikacja wirnika osiowego wymagają jednoczesnej oceny parametrów aerodynamicznych, geometrii i sposobu montażu. Ten artykuł pokazuje, na co zwrócić uwagę i jakie dane przygotować.
Co sprawdzić przed demontażem i montażem?
Montaż wirnika wiąże się z elementami obracającymi się i ryzykiem uszkodzenia. Prace należy prowadzić po odłączeniu zasilania, zabezpieczeniu urządzenia przed przypadkowym uruchomieniem i zgodnie z instrukcją producenta. W razie wątpliwości zadanie powinien wykonać uprawniony serwis.
Lista kontrolna montażu

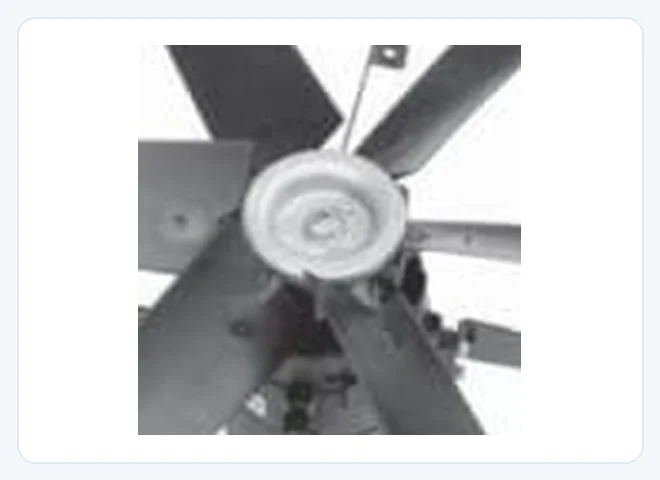

- Potwierdź zgodność piasty, otworu, wpustu i sposobu ustalenia osiowego.
- Sprawdź stan wału i brak uszkodzeń krawędzi łopat.
- Ustal wymagany luz końcówek łopat względem obudowy i elementów osłonowych.
- Zweryfikuj ustawienie łopat i momenty dokręcenia według instrukcji danej serii.
- Sprawdź osiowość, bicie i brak kontaktu elementów ruchomych.
- Zapewnij osłony, zgodne podłączenie i warunki bezpiecznej próby.
Dlaczego wyważanie jest ważne?
Nierównomierny rozkład masy generuje siły odśrodkowe i drgania. Wyważenie dynamiczne zmontowanego wirnika zmniejsza ryzyko obciążeń łożysk i konstrukcji. Jeżeli zmienia się piastę, łopaty, długość łopat lub ich ustawienie, należy ocenić konieczność ponownego wyważenia zgodnie z zaleceniami producenta.
Wymagana klasa wyważenia, dopuszczalne drgania i procedura pomiaru wynikają z dokumentacji urządzenia, prędkości i warunków instalacji.
Kontrola po uruchomieniu
Przy kontrolowanym uruchomieniu serwis sprawdza kierunek obrotów, kierunek powietrza, prąd silnika, drgania i brak ocierania. Jeśli występują nietypowe dźwięki lub rosną drgania, urządzenie należy zatrzymać i zdiagnozować przyczynę.
Powiązane: dobór piasty → i sprawdzenie kierunku →
Pytania i odpowiedzi
Czy można montować wirnik bez osłon na próbę?
Nie należy uruchamiać urządzenia w konfiguracji niespełniającej wymagań bezpieczeństwa i instrukcji producenta.
Czy każda wymiana łopaty wymaga kontroli wyważenia?
Należy sprawdzić zalecenia producenta i ocenić cały zespół; wymiana elementów może zmienić wyważenie.
Powiązane poradniki
Potrzebujesz doboru wirnika lub zamiennika?
Podaj średnicę, obroty, Q, Δp, temperaturę, zdjęcia łopat i piasty. Dobór techniczny wymaga sprawdzenia dokumentacji i konkretnego układu pracy.
